Кріпильна конструкція 2 x 5 панелей схід-захід, нахил 18°, на прямому даху

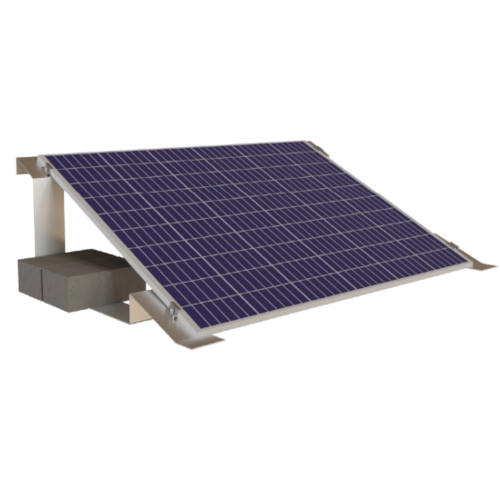

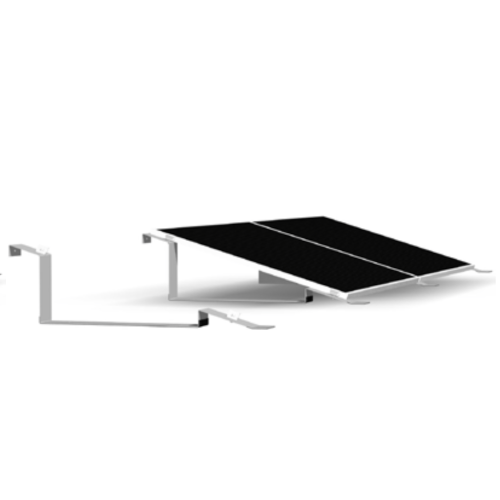

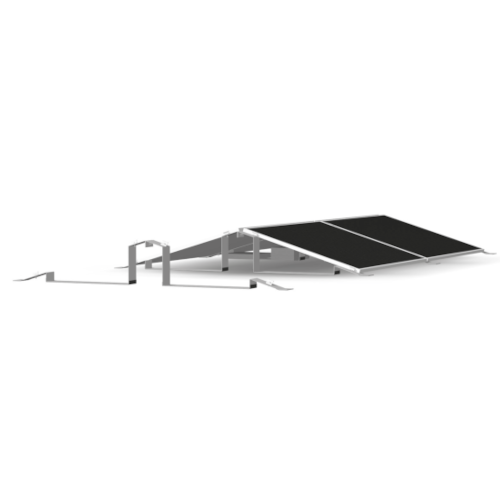

Повна кріпильна конструкція для фотоелектричних панелей розташована горизонтально схід-захід, нахил 18° на прямому даху.

Це конструкція з дуже невеликою кількістю компонентів, легка та міцна. Оскільки його дуже легко транспортувати, піднімати, баластувати та встановлювати, він є ідеальним вибором для прямих дахів.

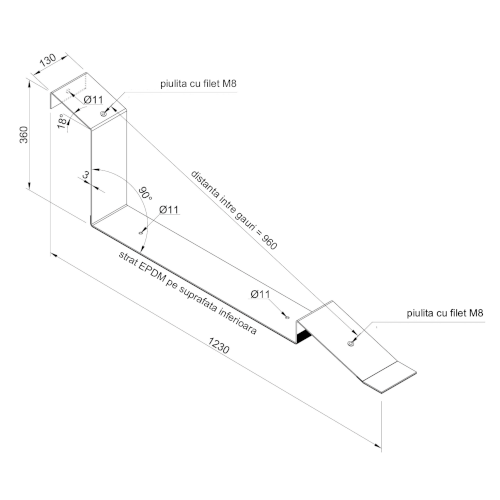

Опори виготовлені з оцинкованої сталі товщиною 3 мм і мають на нижній частині нанесену піну EPDM для захисту даху та для кращого зчеплення.

Загалом баластування виконується плитами вагою 50 кг на зовнішніх опорах і 25 кг на внутрішніх опорах. Однак необхідно враховувати, що правильний баласт повинен розраховуватися залежно від розташування даху, висоти будівлі, землі та прилеглих будівель, матеріалу даху, коефіцієнта тертя між опорою та даху, вітрової зони тощо.

Набір містить:

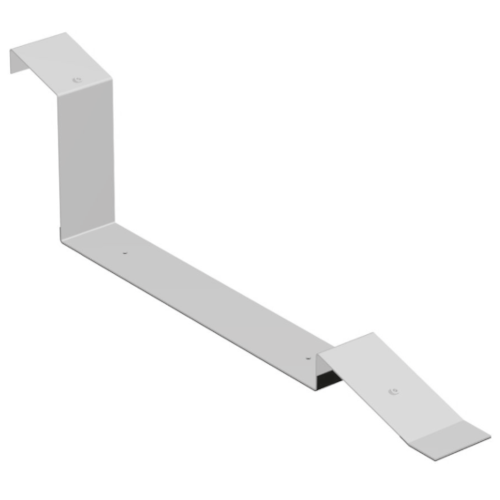

• 12 x 18° опора нахилу з шаром EPDM у нижній частині (оцинкована сталь)

• 8 x затискач для кінцевої панелі (алюміній 6060)
• 16 затискачів для середньої панелі (алюміній 6060)
• 24 гвинти з шестигранною головкою для затискачів (M8 x 30 DIN912 з нержавіючої сталі)
• 6 гвинтів для кріплення опор один до одного (нержавіюча сталь M10 x 25 DIN933)
• 6 x самоконтряться фланцеві гайки (нержавіюча сталь M10 DIN6923)
